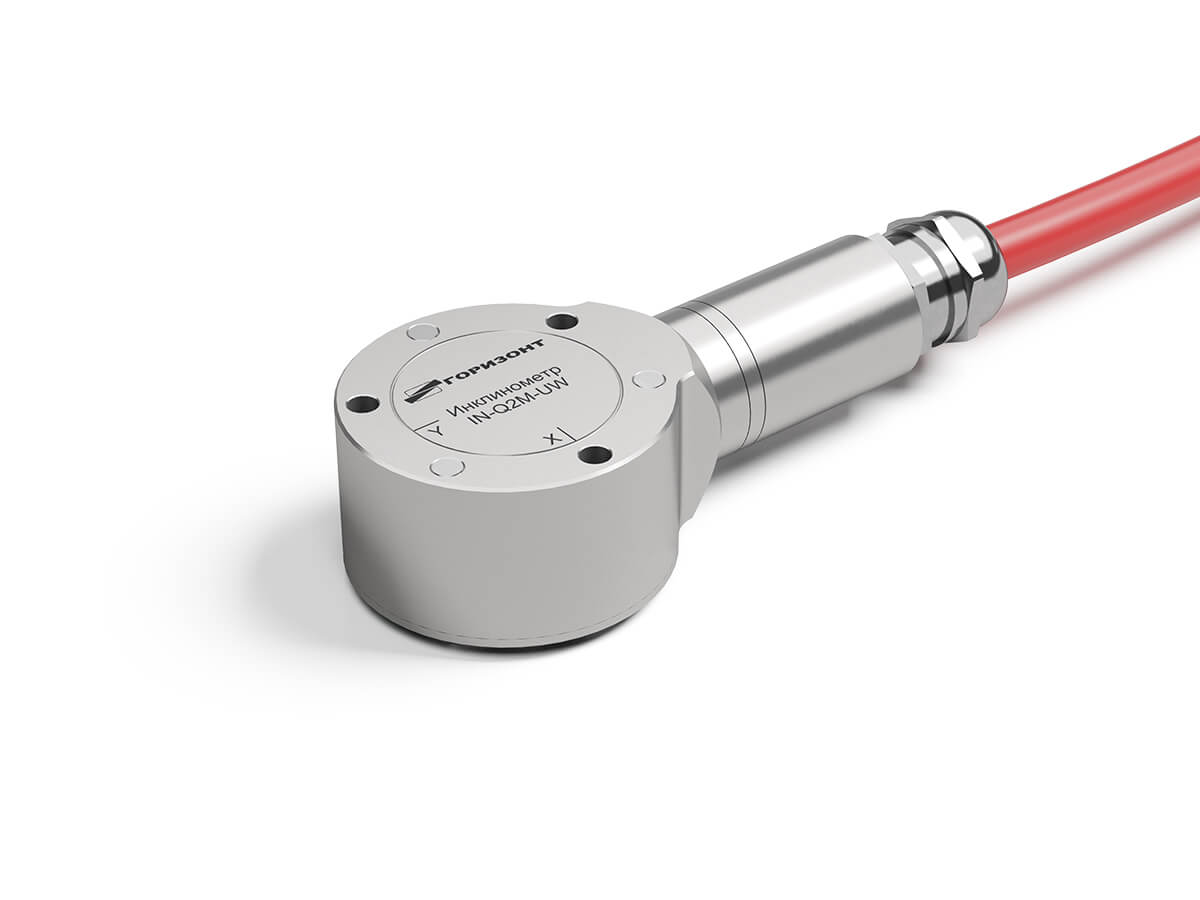

IN-Q2M-SM Инклинометр двухкоординатный погружной
Погружной датчик угла наклона (наклономер) IN-Q2M-SN предназначен для измерений углов наклона по двум координатам в широком диапазоне углов при работе под водой. Датчик наклона выполнен в корпусе, обеспечивающим погружение на глубину до 50м.
Датчик угла наклона IN-Q2M-SM — высокоточное средство измерений угла наклона для задач, где постоянная работа под водой. Датчик выполнен в герметичном корпусе из нержавеющей стали, подразумевающей постоянную эксплуатацию под водой на глубинах до 50м.
Инклинометр IN-Q2M имеет цифровой выход RS-485 с протоколом ModBus, что позволяет подключать до 40 датчиков в одну измерительную линию на расстояния до 800 м.
Области применения
- Гидротехническое строительство
- Машиностроение
- Судостроение
Особенности исполнения
- Измерение углов наклона по двум осям
- Исполнение с цифровым или аналоговым выходом
- Работа на глубине до 50м.
- Диапазон измеряемых углов от ±6, до ±90 угл. градусов
- Поставляется с высокопрочным кабелем подводного исполнения
Технические характеристики
| Модельный ряд | IN-Q2M-6 | IN-Q2M-12 | IN-Q2M-24 | IN-Q2M-48 | IN-Q2M-60 | IN-Q2M- 90 |
|---|---|---|---|---|---|---|
| Диапазон измерений | ±6° | ±12° | ±24° | ±48° | ±60° | ±90° |
| Разрешающая способность | 0,001° | 0,005° | ||||
| Предел основной погрешности измерений, % от диапазона измерений | ±0,05% | |||||
| Частота опроса | до 50 отсчетов/сек | |||||
| Рабочий температурный диапазон измерителей с цифровым выходом | от –40 до +60°С | |||||
| Угол между радиальными измерительными осями измерителя | 90 ±1º | |||||
| Погружение под воду до 50м | IP67 | |||||
| Выходной интерфейс | RS-485 | |||||
| Протокол обмена | ModBUS, AN-D3 | |||||
| Скорость обмена данными | 9600 Бит/с | |||||
| Напряжение питания | +9+28В | |||||
| Токопотребление, при напряжении 24В | 2мА | |||||
| Количество инклинометров на линии RS-485 | до 25 | |||||
| Общая длина кабельной линии | до 800м | |||||
| Напряжение питания | от 9 до 28 | |||||
| Габаритные размеры инклинометра (высота x Ø ) | 20хD52 мм | |||||
| Масса инклинометров | 0,25кг | |||||
