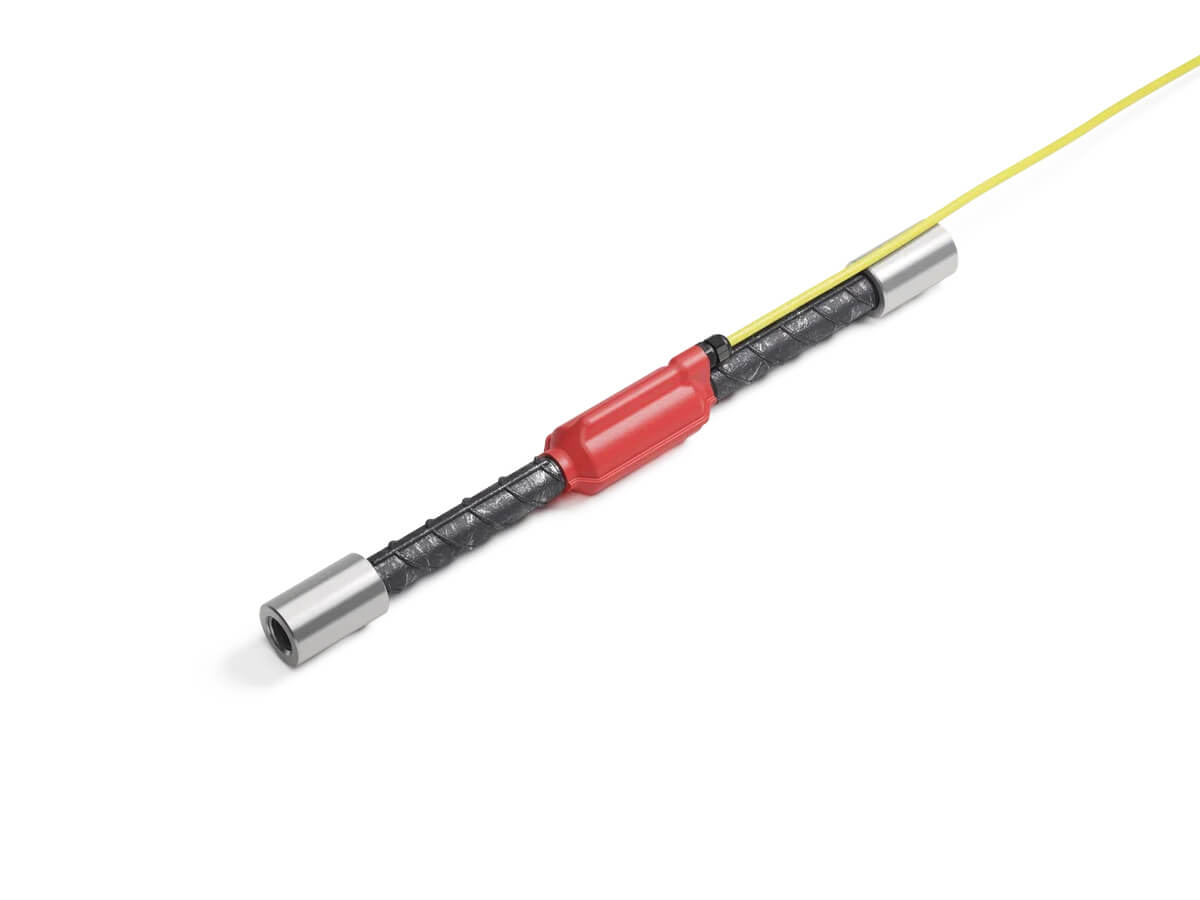

RSS-R Датчик напряжения в арматуре
Датчик напряжения в арматуре предназначен для контроля напряжений растяжения/сжатия и деформаций в арматуре каркаса железобетонных элементов строительных конструкций. Датчик устанавливается в арматурный каркас с помощью соединительных муфт или сваркой.
Тензометрический датчик напряжения в арматуре RSS изготавливается из того же материала и того же диаметра, что и арматура каркаса, поэтому при установке датчика в каркас прочность арматуры не снижается. Такой способ установки позволяет добиться наименьшей погрешности измерения напряжений (деформаций) арматуры, т.к. датчик RSS испытывает такие же напряжения, что и сама арматура, являясь частью каркаса.
Также возможен способ крепления датчика вязкой к арматурному каркасу или сваркой. При этом датчик изготавливается из арматуры меньшего диаметра, чем сам арматурный каркас, тем самым достигается минимальное влияние датчика на напряженно-деформированное состояние арматурного каркаса. Датчик поставляется с аналоговым выходом тензометрический мост 350 Ом или с цифровым выходом.
Датчик выпускается с аналоговым и цифровым выходом. Датчики с цифровым выходом RS-485 могут быть подключены в последовательные цепи до 20 цифровых датчиков напряжения арматуры RSS-D01 на одну цифровую линию и передачу данных на расстояние до 800 м. Подключение осуществляется по протоколу обмена Modbus, что гарантирует легкую интеграцию в систему СМИК или геотехнического мониторинга любого производителя.
Электронный блок датчика RSS-D01 находится в отдельном корпусе, размещающимся вне зоны заливки, что позволяет проводить обслуживание и ремонт электроники датчика в случае необходимости Датчик с аналоговым выходом может быть подключен к тензометрическому измерительному усилителю любого производителя.
Техническая информация
| Выход | Аналоговый |
|---|---|
| Способ установки | Сварка/соединительные муфты |
| Номинальный диаметр арматуры | D16-50 |
| Тип первичного преобразователя | Тензометрический мост 350Ом |
| Материал | A500 |
| Длина | 1000мм |
| Тип калибровки | По деформации |
| Диапазон измерений | ±2500мкм/м |
| Основная приведенная к полному диапазону измерений погрешность измерения | 1% |
| Термокомпенсация | Есть |
| Рабочий температурный диапазон | от -40 до +60°С |
*Уточняется при заказе
**При расчет измеряемой величины полиномом третьей степени. Коэффициенты полинома задаются в паспорте на изделие.
Информация для заказа
| Артикул | Описание | Диаметр арматурного стержня |
|---|---|---|
| RSS-01-[16…50] | Датчик напряжения в арматуре. Калибровка по деформации Аналоговый тензометрический выход 350Ом. | 16-50мм |
| RSS-D01-[16…50] | Датчик напряжения в арматуре. Калибровка по деформации Выход RS-485. Поддержка ModBus. | 16-50мм |
| RSS-02-[16…50] | Датчик напряжения в арматуре. Калибровка по силе. Аналоговый тензометрический выход 350Ом. | 16-50мм |
| RSS-D02-[16…50] | Датчик напряжения в арматуре. Калибровка по силе. Выход RS-485. Поддержка ModBus. | 16-50мм |
