Деградация многолетнемерзлых грунтов под зданиями и сооружениями, возведенными на ММГ, приводит к потере несущей способности грунтовых оснований строительных конструкций. Это ведет к значительной активизации опасных деформационных процессов в строительных конструкциях и представляет угрозу безаварийной эксплуатации.

Информационно-диагностическая система геотехнического мониторинга зданий и сооружений на ММГ предназначена для своевременного получения информации об изменениях технического состояния строительных конструкций и грунтовых оснований с целью недопущения возникновения аварийных ситуаций, вызванных потерей несущей способности грунтов основания и несущих элементов строительных конструкции.

• Непрерывное наблюдение, накопление информации о температурном режиме грунтовых оснований строительных конструкций, напряженно-деформированном состоянии несущих элементов строительных конструкций с целью выработки мероприятий, предупреждающих и устраняющих выявленные негативные процессы или причины, которыми они обусловлены;
• Повышение уровня безопасности эксплуатации зданий и сооружений на ММГ за счет своевременного информирования органов государственной власти, уполномоченных на осуществление государственного контроля об изменении технического состояния строительных конструкций, грунтовых оснований с целью недопущения развития аварийных процессов, угрожающих жизни и здоровью людей.

• Измерение, непрерывный сбор, хранение, анализ и визуализация накопленной информации о температурном режиме многолетнемерзлых грунтов в основаниях строительных конструкций;
• Оценка состояния многолетнемерзлых грунтов и прогноз ее изменений под воздействием природных и антропогенных факторов;
• Измерение, непрерывный сбор, хранение, анализ и визуализация накопленной информации об изменении напряженно-деформированного состояния несущих элементов строительных конструкций;
• Создание геотехнического прогноза изменения технического состояния строительных конструкций;
• Передача сигналов тревоги органам государственной власти, уполномоченным на осуществление государственного контроля (надзора) и обеспечение безопасности жизнедеятельности, в случае превышения контролируемых параметров пороговых значений, соответствующих первой и второй группе предельных состояний по ГОСТ 27751-2014.

• Изменение угла наклона элементов строительных конструкций
• Неравномерная относительная осадка фундамента
• Мониторинг температуры ММГ под зданиями

• Изменение угла наклона элементов строительных конструкций
• Неравномерная относительная осадка фундамента
• Мониторинг температуры ММГ под зданиями

Основное негативное воздействие на состояние строительных конструкций оказывает неравномерная осадка фундамента, вызванная потерей несущей способности грунта и проседанием свай, а также силами морозного пучения.

С целью мониторинга неравномерности осадки решением подразумевается применение:

• датчиков угла наклона ИН-Д3, устанавливаемых на элементах строительных конструкций, испытывающих крены из-за неравномерной осадки;
• гидронивелиров HSSG, устанавливаемых на сваях фундамента

При принятии  решения о местах и способах установки средств измерений необходимо руководствоваться следующими принципами:

• при отсутствии информации о потере или риске потери несущей способности свай, при других дефектах, представляющих угрозу потери конструктивной целостности и прочности строительной конструкции, полученной в ходе обследований или других видов наблюдений, датчики угла наклона ИН-Д3 устанавливаются на балках ростверка в проветриваемом подполье или плитах перекрытий, а гидронивелиры HSSG устанавливаются на сваях в 6 точках мониторинга: по середине длинной стороны и в углах здания;
• при наличии информации о потере или риске потери несущей способности свай, других дефектах, представляющих угрозу потери конструктивной целостности и прочности строительной конструкции, полученной в ходе обследований или других видов наблюдений количество точек мониторинга должно быть увеличено.

При наличии трещин в элементах несущих конструкций автоматизированный мониторинг раскрытия может быть осуществлен датчиком раскрытия трещин CMG-D01.

Основной причиной возникновения неравномерной осадки строительных конструкций на грунтовых основаниях, организованных на многолетнемерзлых грунтах по I-му принципу, является процесс растепления мерзлоты, переход грунта в пластичное состояние и, как следствие, потеря несущей способности свай. Постоянный мониторинг температуры многолетнемерзлых грунтов по глубине позволяет контролировать процессы растепления грунта, глубину сезонного оттаивания, с последующей оценкой несущей способности сваи.

Причинами увеличение темпов растепления многолетнемерзлых грунтов под строительными конструкциями помимо изменения климата являются:

• протечки инженерных коммуникаций;
• нарушение режимов проветривания подполья;
• накопление в подполье сточных вод, снега, льда;
• нарушение режимов эксплуатации проветриваемых подполий;
• засаливание грунта.

Существенное отличие температурного поля грунтового основания под строительной конструкцией от температурного поля вне строительной конструкции, увеличение темпов оттаивания может быть выявлено при мониторинге, что позволяет выявить причины такого увеличения и минимизировать негативное влияние на грунтовое основание.

В соответствии с СП 25.13330.2020 количество термометрических скважин устанавливаемых в основаниях сооружений, организованных по I и II принципу должно быть не менее 2% общего числа свай, столбчатых фундаментов.

Расположение термометрических кос в зависимости от принципа организации фундамента определено ниже:

Назначение системы:

• сбор и накопление данных с автоматизированных и неавтоматизированных средств измерений
• визуализация и экспорт накопленных  данных
• сравнение измеряемых параметров с критериями безопасности и сигнализация в случае превышения.

Серверное программное обеспечение Gorizont Geotechnical Solution состоит из следующих программных модулей:

• модуль сбора данных с автоматизированных средств измерений;
• модуль загрузки данных с неавтоматизированных средств измерений;
• ядро программного обеспечения;
• геоинформационная система представления результатов мониторинга;
• расчетные аналитические модули анализа данных;
• модули сопряжения с другими системами;
• базы данных с средств измерений;
• базы данных настроек и конфигурации;
• модуля самодиагностики.

Архитектура программного обеспечения верхнего уровня Gorizont Geotechnical Solution имеет широкие  возможности по расширению и развитию:

• предусмотрена возможность подключения к ИС ГТМ новых объектов мониторинга;
• предусмотрена возможность подключение дополнительных АРМ;
• предусмотрена возможность включения в состав ИС ГТМ новых типов средств измерений, необходимых для данного объекта;
• предусмотрена возможность подключения дополнительных программных модулей анализа данных;
• предусмотрена возможность подключение дополнительных форм визуального представления данных.

Нужна консультация?

Пожалуйста, свяжитесь с нами любым удобным для вас способом. Наши специалисты ответят на все ваши вопросы.

Автоматизированная система геомеханического мониторинга предназначена для непрерывного мониторинга за состоянием объектов открытых горных работ. Система позволяет контролировать деформационные процессы на поверхности и в толще в режиме реального времени, выявлять потенциально опасные участки возможных обрушений с целью повышения безопасности эксплуатации объектов ведения открытых горных работ.

• Обеспечение более безопасной разработки за счет раннего выявления признаков неустойчивости
• Оценка динамики смещений для своевременного принятия мер по укреплению бортов.
• Выполнение положений Федеральных норм и правил промышленной безопасности (например, Приказ Ростехнадзора № 439 от 13.11.2020).

• Гидростатическое и поровое давление воды в толще грунтового массива
• Горизонтальные и вертикальные подвижки грунтов в толще
• Деформации бортов, уступов, откосов

• Горизонтальные подвижки грунтового массива
• Контроль смещении грунта в плоскости скольжения оползня
• Контроль гидростатического давления теле и подошве оползня
• Изменение нагрузок на анкерные системы подпорных стен
• Контроль раскрытия трещин разрыва

Серверное программное обеспечение Gorizont Geotechnical Solution реализован под ОС Linux. Программное решение обладает высокой производительностью и надежностью. ПО позволяет организовать аппаратное резервирование для предотвращения сбоев в работе и потери данных.

Информационно-диагностическая система позволяет объединить в единую информационную среду результаты автоматизированного мониторинга, ручных измерений и визуальных наблюдений за бортами, уступами, откосами.

Gorizont Geotechnical Solution– это серверное программное обеспечение, устанавливаемое на сервер системы мониторинга и предназначено для:

• сбора данных с средств мониторинга оползневых склонов, накопления и обработки данных
• управления и сбора данных с автоматизированных средств геодезического контроля – GNSS-приемников и роботизированных тахеометров;
• сопоставление полученных автоматизированным и ручным способом данных измерений с критериальными значениями;
• формирования и выдачи предупредительных сигналов при превышении критериальных значений.
• загрузки и хранения, информации и материалов о развитии дефектов, наблюдения за развитием дефектов

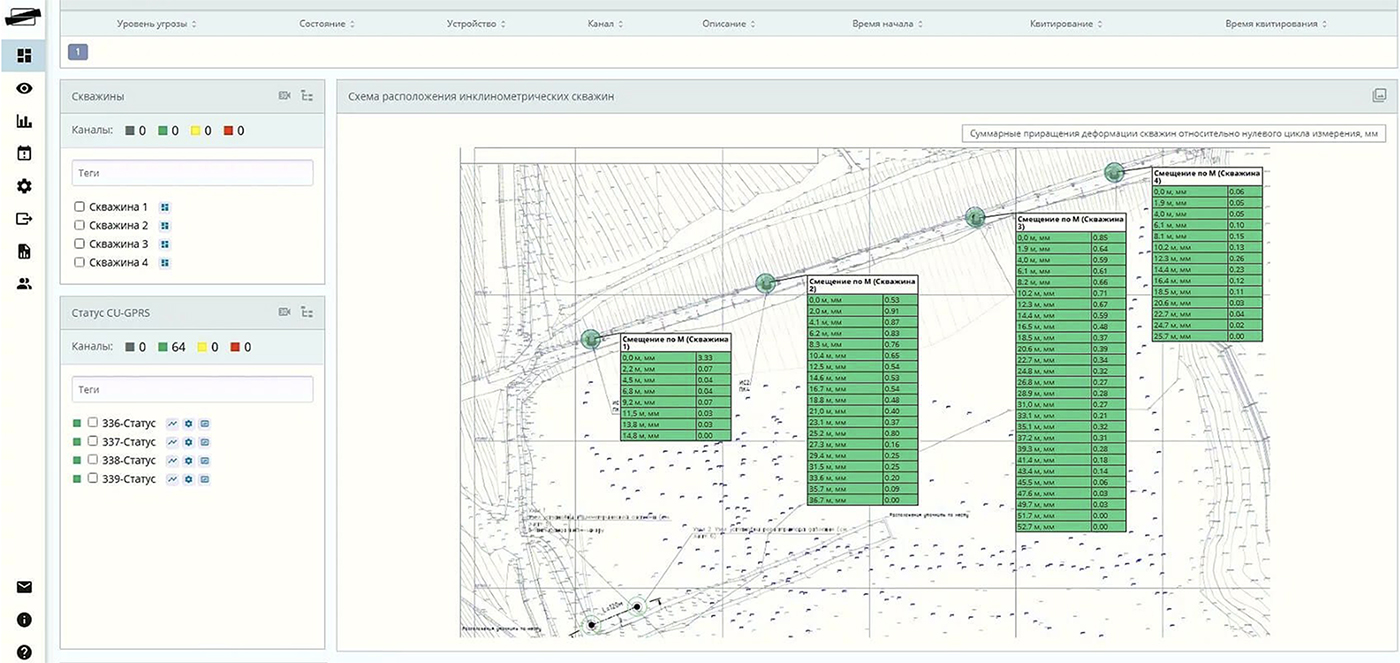

• отображения информации о состоянии склона на экране мониторов автоматизированных рабочих мест (АРМ) в виде таблиц, графиков, трендов, трёхмерных моделей.

Нужна консультация?

Пожалуйста, свяжитесь с нами любым удобным для вас способом. Наши специалисты ответят на все ваши вопросы.

Автоматизированная система мониторинга тоннелей и горных проходок предназначена для проведения непрерывного контроля напряженно-деформированного состояния тоннеля, подвижек грунтов в зоне влияния строительства, контроля деформации зданий прилегающей застройки, находящихся в зоне влияния.

Автоматизированный мониторинг осуществляется как на стадии строительства в рамках геотехнического мониторинга с целью минимизации воздействия на здания и сооружения, находящиеся в зоне влияния проходки, предотвращения обрушений выработки при проходке, так и на стадии эксплуатации тоннеля с целью обнаружения напряженно-деформированных выработки, элементов крепи и прилегающего грунтового массива, при которых возможно обрушение.

• Давления грунта на крепь
• Горизонтальные и вертикальные подвижки грунтов при проходке
• Уровень грунтовых вод
• Возникновение неравномерной осадки и крена зданий прилегающей застройки, возникновение и развитие трещин
• деформации в тюбингах обделки тоннеля и изменениях ее геометрических параметров
• контроль отклонения оси тоннеля от проектного положения в вертикальной и горизонтальной плоскости
• контроль деформаций формы сечения тоннеля
• контроль отклонения оси тоннеля наклонного хода
• контроль локальных дефектов тоннельных сооружений и грунтового массива, включая раскрытие трещин, линейные и угловые смещения, деформации формы, изменение геометрических размеров и другое

• Повышение безопасности эксплуатации
• Оперативность определения изменения состояния оползневого склона:
• Накопление данных для правильной оценки оползневой опасности и выработки компенсационных мероприятий на ранней стадии развития оползневого процесса
• Оперативность проведения компенсационных мероприятий

• Оползневые склоны
• Грунтовые насыпи
• Подпорные стены
• Борта карьеров

• Гидростатическое давление в грунте
• Горизонтальное смещене грунтов
• Напряжения и деформации обделки тоннеля
• Крены, осадки зданий примыкающей застройки
• Раскрытие трещин в зданиях примыкающей застройки

Нужна консультация?

Пожалуйста, свяжитесь с нами любым удобным для вас способом. Наши специалисты ответят на все ваши вопросы.

Автоматизированная система диагностического контроля оползневых склонов предназначена для непрерывной оценки оползневой опасности склонов, искусственных грунтовых насыпей, на основании долговременного инструментального мониторинга и визуальных наблюдений.

Автоматизированная система диагностического контроля оползневых склонов представляет собой совокупность измерительных приборов, оборудования сбора и передачи данных, программного обеспечения выполняющих сбор и обработку информации с датчиков установленных на склоне, а так же данных измерений, выполняемых вручную.

• Повышение безопасности эксплуатации
• Оперативность определения изменения состояния оползневого склона:
• Накопление данных для правильной оценки оползневой опасности и выработки компенсационных мероприятий на ранней стадии развития оползневого процесса
• Оперативность проведения компенсационных мероприятий

• Оползневые склоны
• Грунтовые насыпи
• Подпорные стены
• Борта карьеров

• Горизонтальные подвижки грунтового массива
• Контроль смещении грунта в плоскости скольжения оползня
• Контроль гидростатического давления теле и подошве оползня
• Изменение нагрузок на анкерные системы подпорных стен
• Контроль раскрытия трещин разрыва

Gorizont Geotechnical Solution– это серверное программное обеспечение, устанавливаемое на сервер системы мониторинга и предназначено для:

• сбора данных с средств мониторинга оползневых склонов, накопления и обработки данных
• управления и сбора данных с автоматизированных средств геодезического контроля – GNSS-приемников и автоматизированных тахеометров
• сопоставление полученных автоматизированным и ручным способом данных измерений с критериальными значениями
• формирования и выдачи предупредительных сигналов при превышении критериальных значений
• загрузки и хранения, информации и материалов о развитии дефектов, наблюдения за развитием дефектов
• отображения информации о состоянии склона на экране мониторов автоматизированных рабочих мест (АРМ) в виде таблиц, графиков, трендов, трёхмерных моделей

Серверное программное обеспечение Gorizont Geotechnical Solution реализовано под ОС Linux. Программное решение обладает высокой производительностью и надежностью. ПО позволяет организовать аппаратное резервирование для предотвращения сбоев в работе и потери данных. Программное обеспечение ориентировано на работу с потоком данных от большого количества датчиков разного типа, расположенных на территориально разнесенных объектах.

Гибкая архитектура Gorizont Geotechnical Solution дает широкие возможности настройки конфигурации ПО в соответствии с потребностями заказчика и предоставляет большое количество настраиваемых инструментов визуализации данных.

Нужна консультация?

Пожалуйста, свяжитесь с нами любым удобным для вас способом. Наши специалисты ответят на все ваши вопросы.

• непрерывный мониторинг технического состояния антенно-мачтового сооружения
• повышение эффективности использования АМС за счет учета фактического износа АМС при проведении расчета несущей способности и организации непрерывного мониторинга технического состояния после проведения нагружения.
• переход от модели эксплуатации c планово-профилактическим обслуживанием к модели эксплуатации с обслуживанием по необходимости
• сокращение затрат на ремонт АМС

• контролировать остаточную несущую способность, что позволяет максимально производительно нагружать АМС
• отслеживать реакцию антенного сооружения на действие внешних природных и техногенных, выявлять сверхнормативные отклонения контролируемых параметров
• отслеживать изменение технического состояния сооружений, обусловленное деформацией несущих конструкций и неравномерностью осадки фундамента, а также изменением свойств материалов, связанным с коррозией металла и разрушением бетонного основания
• прогнозировать изменение технического состояния несущих конструкций антенного сооружения в целях организации прогностического обслуживания АМС
• интерпретировать ключевые параметры мониторинга в терминах технического состояния АМС в соответствии с нормативной базой

• отклонение ствола антенной опоры от вертикали
• осадка основания фундамента антенной опоры
• изменение частот и формы собственных колебаний антенной опоры
• возникновение неустойчивых аэродинамических колебаний ствола АМС типа галопирование поперек потока*

*Аэродинамическая неустойчивость в виде распадной неустойчивости типа галопирование поперек потока – явление, когда движение по ветру вызывает снижение амплитуды (соответственно ускорения) колебаний опоры на частотах, близких к первой моде собственных и порождаемых вихревыми потоками (турбулентностью), и возникновение квазистатических колебаний поперек ветрового потока

ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния»
СП 16.13330.2011 «СНиП II-23-81 «Стальные конструкции»
СП 22.13330.2011 «СНиП 2.02.01-83 «Основания зданий и сооружений»
СП 70.13330.2012 «СНиП 3.03.01-87 «Несущие и ограждающие конструкции»
СП 296.1325800.2017 «Здания и сооружения. Особые воздействия»

Интерпретация значений параметров мониторинга в терминах технического состояния в соответствии с категориями, определяемыми ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния», приведена в Таблице 1.

Уровень сбора измерительных данных

Уровень агрегации и передачи измерительных данных

Уровень хранения и обработки измерительных данных

Уровень анализа и представления результатов мониторинга

• производится накопление измеренных параметров за длительное время с целью создания «истории» технического состояния АМС
• далее производится сравнение полученных данных за интервал измерений с проектными значениями и значениями за предыдущие интервалы измерений

• отклонение ствола башни от вертикали
• осадка фундамента АМС
• возникновение аэродинамических неустойчивых колебаний типа галопирование
• аномальные изменения частот основных форм собственных колебаний АМС и их декрементов затухания

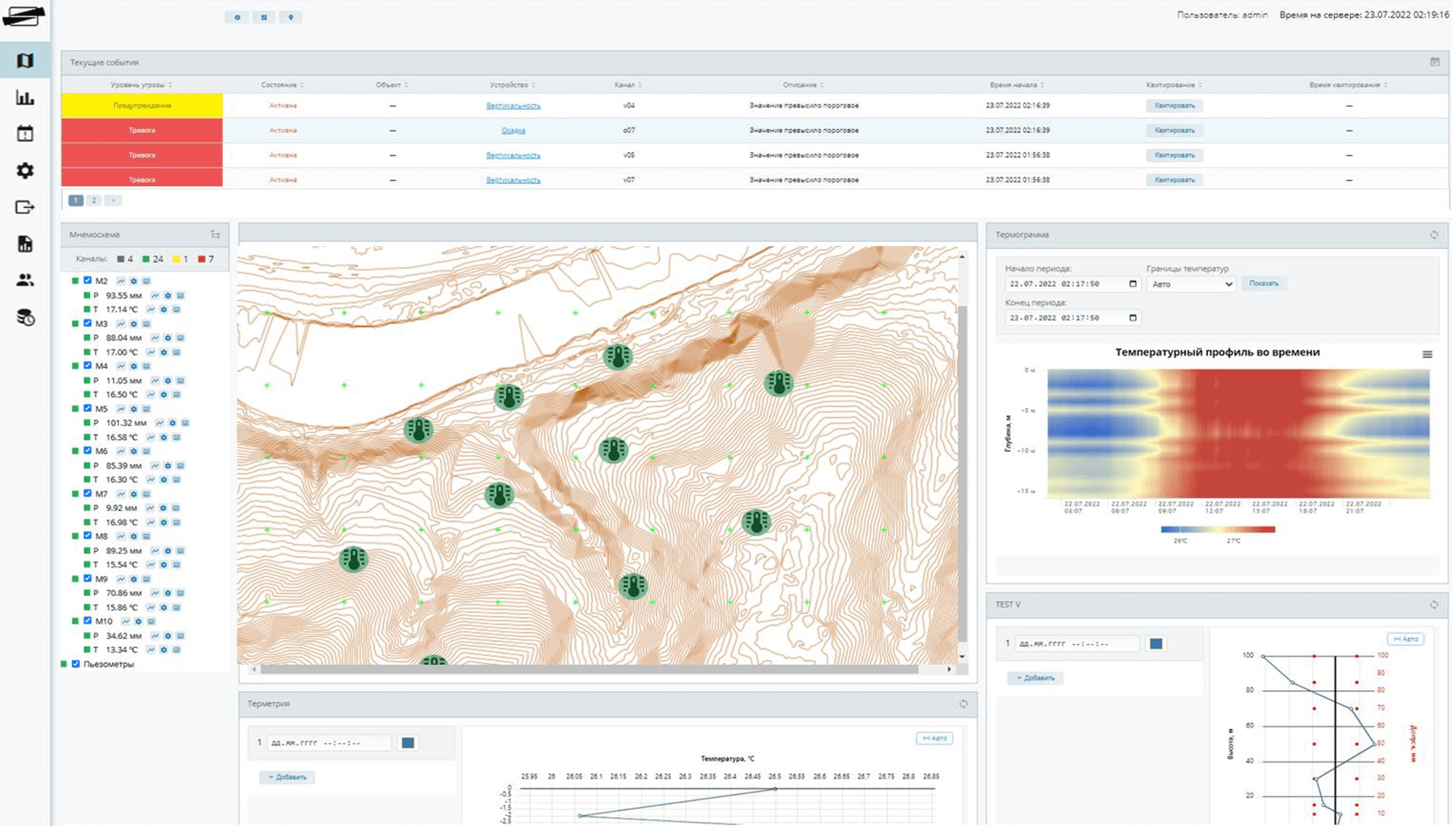

Визуализация измеренных данных, результаты анализа данных представляются в настраиваемой пользовательской форме в web-браузере.

Для вывода исходных данных, результатов обработки, анализа и прогноза используются различные формы отчетов: текстовые, табличные, графические. Все отчеты конвертируются в форматы общедоступных офисных приложений
Результат мониторинга технического состояния несущих конструкций АМС отображается на масштабируемой карте с помощью геоинформационного модуля.

В случае изменения технического состояния АМС на информационной панели отображается сигнал, маркируемый соответствующим образом. Программный интерфейс системы ПРМ АМС позволяет использовать данные в других системах и бизнес-приложениях, а также организовывать оповещение персонала с помощью различных технических средств.

• Все графики размещаются на одном комплексном экране
• Программа строит графики зависимости параметров мониторинга от времени используя 1, 10-минутные и часовые значения.
• Часовые значения используются для построения линии часового тренда за несколько последних дней
• Загрузка исторических данных производится за любой интервал времени

Анализ тракторного отклонения позволяет выявить аэродинамически неустойчивые колебания поперек основного воздушного потока с помощью посекундно обновляемой диаграммы рассеяния вектора траекторного отклонения.

Для автоматизации применяется анализ меры корреляции (коэффициент Пирсона) силы и направления ветра и колебания АМС, вызываемых этим ветровым воздействием.

При возникновении сильных увеличивающихся во времени колебаний АМС поперек ветрового потока, система автоматически детектирует возникновение галопирования.

Расчет спектральной плотности мощности производится по 200 реализациям длительностью 26 минут.

К расчету принимаются реализации, в которых наблюдалось ветровое воздействие на АМС, при которых энергетический спектр отклика АМС превышает уровень шумов акселерометра-наклономера АН-Д3. Также отсеиваются реализации, в которых данные по каким-то причинам являются недостоверными.

Преобразование Фурье производится по шестнадцати тысячам отсчетам в режиме реального времени, что позволяет определять частоты основных форм колебаний с погрешностью до 0,005Гц. Определение и анализ частот и декрементов основных форма колебаний АМС производится в автоматическом режиме.

Измеренные параметры записываются в БД для ретроспективного анализа изменения спектральных характеристик мачты во времени.

Нужна консультация?

Пожалуйста, свяжитесь с нами любым удобным для вас способом. Наши специалисты ответят на все ваши вопросы.

Обеспечение безопасности строительства и эксплуатационной надёжности объектов нового строительства или реконструкции, грунтов в зоне строительства, зданий и сооружений находящихся в зоне влияния строительства, за счёт непрерывного наблюдения и своевременного выявления изменения контролируемых параметров конструкций и грунтов оснований в автоматическом режиме в непрерывном режиме.

• осадки фундаментов и относительная разность осадок зданий в зоне влияния
• крен зданий в зоне влияния строительства
• напряжения под подошвой фундаментов
• послойные осадки грунтов основания
• напряжения в основании под пятой свай и в стволе свай
• усилия в грунтовых анкерах
• напряжения в конструкциях подземной части (фундаменты, колонны, перекрытия)
• уровень подземных вод, поровое давление
• горизонтальные перемещения верха ограждающей конструкции
• горизонтальные перемещения ограждающей конструкции по высоте
• напряжения в стальных распорках, в тягах анкерных устройств
• температура и глубина промерзания грунтов
• уровень подземных вод за пределами ограждения

• Объекты нового строительства
• Грунтовый массив в зоне строительства
• Котлован строительства, ограждающие конструкции
• Существующие здания и сооружения, находящиеся в зоне влияния строительства

• Напряжение в сваях
• Напряжение в распорной системе котлована
• Горизонтальные смещения бортов котлована
• Крены, осадки зданий примыкающий застройки
• Раскрытие трещин на зданиях примыкающий застройки

Серверное программное обеспечение предназначено для построения автоматизированных систем мониторинга зданий и сооружений, систем геотехнического мониторинга при проведении строительства, эксплуатации и реконструкции объектов капитального строительства, создания систем АСДК гидротехнических сооружений, мониторинге природных объектов, карьеров, горных выработок.

Расчет параметров основных форм колебаний по ГОСТ34081-2017 осуществляется в программном модуле Gorizont Spectrum Analysis. Расчет спектральной плотности мощности сигнала с акселерометров и выделение основных форма колебаний осуществляется по нескольким десяткам выборок. Количество выборок и длительность реализации может варьироваться и зависит от требований к разрешающей способности системы по частоте и точности определения декремента затуханий. Производится автоматическое определение основных форм колебаний и декрементов затуханий, что позволяет пользователю проводить ретроспективный анализ изменений частоты и декремента затуханий основных форм колебаний.

• Автоматизации опроса датчиков СМИК, установленных на строительной конструкции;
• Обработки полученных данных и представление их в виде нормированных значений;
• Сравнения полученных данных с критериями безопасной эксплуатации строительных конструкций;
• Выдачи предупреждающих сообщений превышении измеренных значений пороговым значениям срабатывания триггеров тревог.
• Накопление и хранение данных с датчиков, архивирование истории наблюдений
• Отображения информации о состоянии объекта мониторинга на экране мониторов автоматизированных рабочих мест (АРМ) в виде таблиц, графиков, трендов, трёхмерных моделей.
• Передача данных о сигналах превышения на сервер СМИС.

Нужна консультация?

Пожалуйста, свяжитесь с нами любым удобным для вас способом. Наши специалисты ответят на все ваши вопросы.

В соответствии с ГОСТ Р 22.1.13-2013 система мониторинга инженерных (несущих) конструкций, опасных природных процессов и явлений – это подсистема СМИС, осуществляющая в режиме реального времени непрерывный контроль изменения состояния оснований, строительных конструкций зданий и сооружений, сооружений инженерной защиты, зон схода селей, оползней, лавин в зоне строительства и эксплуатации объекта мониторинга в целях предупреждения чрезвычайных ситуаций.

СМИК позволяет выявлять и решать проблемы на ранней стадии и предотвращать разрушение объектов или аварии.

Типовая система СМИК высотного здания состоит из нескольких измерительных подсистем:

• подсистема измерения механических напряжений и деформаций несущих стен и колонн, ферм и других элементов строительных конструкций, в которых сконцентрированы механические напряжения;
• подсистема измерения кренов и углов наклона основания и ядер жёсткости;
• подсистема измерения собственных частот и декрементов затухания колебаний строительных конструкций;
• Подсистема измерения относительных осадок фундаментных оснований.

Объекты капитального строительства, в проектной документации которых предусмотрена хотя бы одна из следующих характеристик:

• высота более чем 100 м;
• пролеты более чем 100 м;
• наличие консоли более чем 20 м;
• заглубление подземной части (полностью или частично) ниже планировочной отметки земли более чем на 10 м;
• наличие конструкций и конструкционных систем, в отношении которых применяются нестандартные методы расчета с учетом физических или геометрических нелинейных свойств либо разрабатываются специальные методы расчет.

• Изменение угла наклона элементов строительных конструкций
• Неравномерная относительная осадка фундамента
• Деформации наиболее нагруженных элементов строительной конструкции

Подсистема измерения деформаций состоит из датчиков деформаций, установленных одиночно или попарно и контролирующих деформации растяжения сжатия и/или деформации изгиба.

Выбор места установки датчиков деформации зависит от конструктивных особенностей здания, объемно-пространственной структуры, типа и способа построения несущего каркаса, высотности. К универсальным базовым принципам выбора мест размещения можно отнести следующие:

• датчики сосредотачиваются на одной высотной отметке, в местах наибольших напряжений, заранее определенных моделированием
• при измерении деформации растяжения-сжатия достаточно установить одиночный датчик, при наличии одновременно изгибных деформаций устанавливаются два датчика с двух сторон оси симметрии конструкции
• необходимо избегать мест размещения датчиков, освещаемых прямыми солнечными лучами Струнный датчик деформации серии SVWG-D01 с встроенным электронным блоком и цифровым выходом RS-485 передаёт данные по цифровым линиям RS-485, что позволяет создавать последовательные измерительные цепи датчиков.

Область применения датчиков

• длительные измерения относительной деформации и напряжений несущих элементов строительных конструкций составе систем СМИК
• автоматизированные системы мониторинга мостов
• мониторинг напряжений распорных систем котлованов при проведении геотехнического мониторинга

Особенности исполнения

• степень пыле-влагозащиты IP65/IP68
• возможность монтажа на поверхность малоинвазивной точечной сваркой
• встроенный датчик температуры, температурная коррекция
• исполнение с цифровых и аналоговым выходом
• до 40 цифровых датчиков на одной линии
• длина  цифровой линии до 800м.

Подсистема измерения кренов и углов наклона состоит из двухкоординатных инклинометров (датчиков угла наклона), устанавливаемых на фундаментную плиту и этажах по всей высоте здания. В зависимости от высотности здания инклинометры устанавливают через каждые шесть-десять этажей. Количество и места установки датчиков выбираются таким образом, чтобы получить максимально наглядную картину изгибов здания и визуализировать ее с достаточной степенью достоверности. Инклинометры, установленные на фундаментной плите, позволяют контролировать неравномерность осадок при работе конструкции как по второму, так и по первому предельным состояниям.

Для построения подсистемы измерения кренов и углов наклона НТП «Горизонт» предлагает  двухосевые прецизионные инклинометры ИН-Д3 различных диапазонов.

Выбор диапазона датчиков определяется на этапе проектирования и зависит расчетных допустимых максимальных угловых отклонений элемента конструкции, на котором размещен инклинометр. Но обобщая, можно сказать, что как правило для установки:

• на фундаментные плиты, ростверки, основания, опоры мостов применяются датчики малых диапазонов 360 и 720 угл. сек.
• на этажи высотных зданий, трубах, антенно-мачтовых сооружениях, пролетах мостов, резервуары устанавливаются датчики с диапазоном 1800, 3600, 7200 угл. сек.

Инклинометры имеют цифровой выход RS-485 с поддержкой ModBus. Количество датчиков на линии до 20 шт. Для построения систем мониторинга в взрывоопасных зонах выпускаются датчики в взрывозащищенном исполнении.

Область применения

• Контроль кренов и изменения углов наклонов элементов строительных конструкций в системах мониторинга
• Геотехнический мониторинг на этапе строительства

Особенности исполнения

• Измерение наклона по двум координатам.
• Исполнение с аналоговым и цифровым выходом RS/-485.
• Поддержка протокола обмена данными ModBUS.
• Различные диапазоны измерений для разных задач.
• Cтепень пыле-влагозащиты IP65.
• Возможность проведения периодической поверки на объекте без демонтаж.

Принцип контроля изменения напряженно-деформированного состояния строительных конструкций основан на контроле изменения частот и декрементов затухания первых нескольких форм колебаний строительных конструкций. Принцип измерений подробно описан в ГОСТ 34081-2017 «Здания и сооружения. Определение параметров основного тона собственных колебаний». Для задач спектрального анализа НТП «Горизонт» к применению пьезоэлектрический сейсмоприемник A1638-D01.

Область применения

Промышленное и гражданское строительство

• Системы мониторинга строительных конструкций большепролетных, высотных и особо опасных объектов
• Комплексы сейсмобезопасности
• Создание инженерно-сейсмометрических станций наблюдения за динамическим поведением конструкций и прилегающих грунтов в соответствии с СП 330.1325800

Атомная энергетика

• Системы динамического мониторинга эксплуатируемых объектов использования атомной энергии по СТО-СРО-С 60542960 00043-2015
• Системы сейсмометрического мониторинга

Особенности исполнения

• высокий уровень помехозащищенности цифровой линии
• контроль собственного состояния акселерометра, передача информации о состоянии
• контроль целостности потока данных позволяет передавать данные по плохим каналам передачи данных GPRS без разрывов
• синхронизация данных по времени при измерении нескольких цифровых сейсмоакселерометра A1638-D01 в системе

В случае если знание испытавает неравномерную осадку фундаментного основания в составе системы монтиторинга могут быть установлена система автоматизированных гидронивелиров. Принцип измерения основан на принципе сообщающихся сосудов. Так, при возникновении неравномерной осадки измерительные уровни, установленные на разных углах строительной конструкции, зафиксируют эту осадку.

Назначение

• Мониторинг осадки зданий и сооружений, свай и фундаментных плит
• Мониторинг гидротехнических сооружений
• Мониторинг окружающей застройки при проходке тоннелей

Особенности исполнения

• ёмкостной принцип измерения
• температурная компенсация
• применение труб из сшитого полиэтилена
• длина гидростатической линии до 200 м

Серверное программное обеспечение предназначено для построения автоматизированных систем мониторинга зданий и сооружений, систем геотехнического мониторинга при проведении строительства, эксплуатации и реконструкции объектов капитального строительства, создания систем АСДК гидротехнических сооружений, мониторинге природных объектов, карьеров, горных выработок.

Расчет параметров основных форм колебаний по ГОСТ34081-2017 осуществляется в программном модуле Gorizont Spectrum Analysis. Расчет спектральной плотности мощности сигнала с акселерометров и выделение основных форма колебаний осуществляется по нескольким десяткам выборок. Количество выборок и длительность реализации может варьироваться и зависит от требований к разрешающей способности системы по частоте и точности определения декремента затуханий. Производится автоматическое определение основных форм колебаний и декрементов затуханий, что позволяет пользователю проводить ретроспективный анализ изменений частоты и декремента затуханий основных форм колебаний.

• автоматизации опроса датчиков СМИК, установленных на строительной конструкции;
• обработки полученных данных и представление их в виде нормированных значений;
• сравнения полученных данных с критериями безопасной эксплуатации строительных конструкций;
• выдачи предупреждающих сообщений превышении измеренных значений пороговым значениям срабатывания триггеров тревог.
• Накопление и хранение данных с датчиков, архивирование истории наблюдений
• отображения информации о состоянии объекта мониторинга на экране мониторов автоматизированных рабочих мест (АРМ) в виде таблиц, графиков, трендов, трёхмерных моделей.
• Передача данных о сигналах превышения на сервер СМИС.

Gorizont Geotechnical Solution представляет собой программное решение, предназначенное для сбора, хранения, обработки и визуализации данных, получаемых с автоматизированных КИА, установленных на ГТС или вводимых вручную.

Серверное программное обеспечение Gorizont Geotechnical Solution реализован под ОС Linux. Программное решение обладает высокой производительностью и надежностью. ПО позволяет организовать аппаратное резервирование для предотвращения сбоев в работе и потери данных. Программное обеспечение ориентировано на работу с потоком данных от большого количества датчиков разного типа, расположенных на территориально разнесенных объектах.

Сервер системы мониторинга Gorizont Geotechnical Solution реализован по принципу облачного ПО. Доступ к рабочий экрану оператора (АРМ) системы мониторинга осуществляется через браузер, это дает возможность неограниченного доступа к рабочему столу системы мониторинга из любого компьютера подключенного к локальной сети объекта.

Гибкая архитектура Gorizont Geotechnical Solution дает широкие возможности настройки конфигурации ПО в соответствии с потребностями заказчика и предоставляет большое количество настраиваемых инструментов визуализации данных.

Нужна консультация?

Пожалуйста, свяжитесь с нами любым удобным для вас способом. Наши специалисты ответят на все ваши вопросы.

Автоматизированная система мониторинга мостовых сооружений используется для организации в режиме реального времени контроля поведения и условий эксплуатации мостов с использованием средств измерений с целью обеспечения на длительной основе функциональности объекта по параметрам, установленным нормативно-технической и конструкторской документацией.

Непрерывно поступающая, точная и достоверная информации о состоянии мостовых конструкций даёт возможность принимать эффективные решения по обеспечению безопасной эксплуатации мостов и впоследствии экономить расходы на проведение ремонтных работ.

Накопленная информация также может использоваться в качестве исходных данных для проектирования других объектов и формирования нормативной документации.

За счет различных средств измерений, устанавливаемых на мостовом сооружении, оборудования сбора данных и серверного программного обеспечения обеспечивается:

• контроль показателей надежности мостового сооружения в реальном времени с целью своевременного предупреждения ситуаций, при которых значения регистрируемых параметров превысят их предельно допустимые величины.
• автоматическое обнаружение на ранней стадии изменения несущей способности мостового сооружения и устоев,
• своевременное информирование персонала дежурно-диспетчерской службы объекта о критическом изменении параметров состояния мостового сооружения.

• Повышение безопасности эксплуатации мостовых сооружений
• Повышение оперативности определения изменения состояния строительных конструкций моста: накопление данных для правильной оценки ситуации и подготовки компенсационных мероприятий на ранней стадии развития деформационного процесса
• Формирование объективной базы для принятия решений о ремонте, усилении или ограничении движения.

• мостовые сооружения
• эстакады
• путепроводы

• Крен, смещение в плане опор и устоев
• Прогибы пролетного строения
• Напряжения в балках пролетного строения
• Крены и деформации пилона
• Силы натяжения вант
• Смещение пролетного строения относительно опор
• Основные формы колебаний пилона, пролетного строения
• Направление и сила ветра, количество осадков

• Крен, смещение в плане опор и устоев
• Прогибы пролетного строения
• Деформации в пролетном строении
• Деформации в главной арке
• Смещение пролетного строения относительно опор
• Основные формы колебаний мостового сооружения
• Направление и сила ветра, количество осадков

Серверное программное обеспечение предназначено непрерывного геотехнического мониторинга при
проведении строительства, эксплуатации и реконструкции объектов капитального строительства, природных объектов, карьеров, гидротехнических сооружений. Gorizont Geotechnical Solution представляет собой программное решение, предназначенное для сбора, хранения, обработки и визуализации данных получаемых с различных средств измерений, устанавливаемых на объектах или вводимых вручную.

• Сбор, обработка и хранение данных датчиков производства НТП Горизонт и других производителей
• Ручной вод данных с неавтоматизированных средств измерений
• 3D-визуализация объекта мониторинга и установленных на них датчиков
• Хранение отчетов и других материалов о техническом состоянии
• Ведение журнала событий и предупреждение при возникновении аварийных событий
• Сбор, обработка и хранение данных с автоматизированных средств геодезического контроля
• Управление дефектами объекта мониторинга
• 3D-визуализация объекта мониторинга и установленных на них датчиков, дефектов объекта мониторинга
• Работа с облаками точек, полученных со сканеров, георадаров.
• Экспорт данных

Сервер Gorizont Geotechnical Solution состоит из следующих программных модулей:

• Сервер ввода-вывода
• База данных
• Информационная BIM-модель объекта мониторинга
• Аналитические модули
• Серверное ПО визуализации данных
• Модуль сопряжения с другими системами автоматизации
• Модуль самодиагностики

• MODBUS
• LoRaWan
• ОРС
• МQТТ
• REST API (JSON)

• Спектральная обработка сигнала (построение спектов, спектрограмм)
• Автоматический расчет основных форм (частот и декрементов затухания) колебаний строительных конструкций
• Анализ изменения основных параметров собственных колебаний во времени

• Обработка данных с термокос и расчет режимов грунтовых оснований на ММГ

• Анализ временных рядов, выделение трендов и предсказание показаний в будущем
• Предиктивная аналитика

Объект мониторинга представляет собой множество элементов, взаимосвязанных вертикальной иерархией и горизонтальными взаимосвязями, такими как объединения в множества равнозначных объектов посредством тегов.

Уровни иерархии позволяют задать необходимую глубину детализации цифрового двойника объекта, достаточного для понимания технического состояния объекта.

Каждому элементу мониторинга назначаются информационные потоки с средств измерений системы мониторинга, а так же других источников, доступных к интеграции с системой мониторинга.

Трёхмерная модель объекта — это одна из наиболее удобных форм визуализации цифровой модели объекта (цифрового двойника), обеспечивающая легкость навигации и представления данных

Сервер системы мониторинга Gorizont Geotechnical Solution реализован по принципу облачного ПО.

Доступ к рабочий экрану оператора системы мониторинга осуществляется через браузер, это дает возможность неограниченного доступа к рабочему столу системы геотехнического мониторинга из любого компьютера подключенного к локальной сети Заказчика.

Гибкая архитектура Gorizont Geotechnical Solution дает широкие возможности настройки конфигурации ПО в соответствии с потребностями заказчика и предоставляет большое количество настраиваемых инструментов визуализации данных.

Возможна интеграция с почтовым сервером, сервером sms-уведомлений.

Нужна консультация?

Пожалуйста, свяжитесь с нами любым удобным для вас способом. Наши специалисты ответят на все ваши вопросы.

Автоматизированный контроль показателей надежности строительных конструкций резервуаров, фундамента и грунтового основания с целью своевременного предупреждения ситуаций, при которых значения контролируемых параметров превысят их предельно допустимые величины.

Автоматическое обнаружение на ранней стадии осадки фундамента, изменения напряженно-деформированного состояния строительной конструкции, и грунтового массива для своевременного информирования персонала дежурно-диспетчерской службы объекта о критическом изменении параметров состояния.

• Подсистема измерительных датчиков для контроля строительной конструкции, фундамента и грунтового основания
• Подсистема передачи данных
• Сервер системы мониторинга
• Автоматизированное рабочее место оператора

• относительная осадка фундамента РВС
• деформация стенок РВС
• крен РВС
• геокриологический режим многолетнемерзлого грунта

Архитектура сервера системы мониторинга позволяет создавать системы мониторинга любого масштаба. Сервер может быть развернут как на it-инфраструктуре заказчика, так и на облачной платформе.

Сервер обладает высокой производительностью и надежностью. Программное обеспечение ориентировано на работу с большим потоком данных от датчиков разного типа. ПО позволяет организовать аппаратное резервирование для предотвращения сбоев в работе и потери данных.

Gorizont Geotechnical Solution– это серверное программное обеспечение, устанавливаемое на сервер системы мониторинга и предназначено для:

• сбора данных с средств мониторинга оползневых склонов, накопления и обработки данных
• управления и сбора данных с автоматизированных средств геодезического контроля – GNSS-приемников и роботизированных тахеометров;

• сопоставление полученных автоматизированным и ручным способом данных измерений с критериальными значениями;
• формирования и выдачи предупредительных сигналов при превышении критериальных значений.

• загрузки и хранения, информации и материалов о развитии дефектов, наблюдения за развитием дефектов

• отображения информации о состоянии склона на экране мониторов автоматизированных рабочих мест (АРМ) в виде таблиц, графиков, трендов, трёхмерных моделей.

ПО Gorizont Geotechnical Solution представляет собой серверное решение для визуализации показаний системы мониторинга резервуаров.

Рабочий экран оператора доступен по web, таким образом рабочим местом оператора может быть любой компьютер с браузером. Это дает возможность неограниченного доступа к рабочему столу оператора из любой точки, где есть интернет.

Гибкая архитектура сервера Gorizont Geotechnical Solution дает широкие возможности настройки конфигурации ПО в соответствии с потребностями заказчика и предоставляет большое количество настраиваемых инструментов визуализации данных.

Нужна консультация?

Пожалуйста, свяжитесь с нами любым удобным для вас способом. Наши специалисты ответят на все ваши вопросы.

Мобильный комплекс сбора данных предназначен для сбора и передачи данных на сервер системы мониторинга с полевых средств измерений производства НТП «Горизонт», таких, как термокосы, скважинные инклинометры, экстензометры, расположенных на объектах дорожной инфраструктуры, в условиях отсутствия стационарных каналов связи.

• сбор данных с системы мониторинга мостовых сооружений;
• сбор данных в системах термометрический контроля многолетнемерзлых грунтов вдоль объектов дорожной инфраструктуры;
• сбор данных с датчиков, установленных на линейных магистральных трубопроводах;
• системы геотехнического мониторинга на объектах дорожной инфраструктуры.

Серверное программное обеспечение предназначено для сбора данных с базовых станций комплекса при вхождении базовой станции в зону уверенного приема сотовой связи, записи и архивирования данных в собственной базе данных, обработки и визуализации данных, расчетов и экспорта данных в удобном для пользователя виде.

Регистратор CU-LoRaWAN осуществляет сбор данных с средств измерений по расписанию, задаваемому пользователем, и производит запись в собственную энергонезависимую память. К одному регистратору может быть подключено до 16 устройств, работающих по интерфейсу RS-485 или одна термокоса, работающая по интерфейсу 1wire. Регистраторы работают от батарейных модулей, собранных из двух или трех батарей LiCoCl2, тип D 2шт.

Регистраторы работают в одном из двух режимах, задаваемых в настройках регистраторов:

• Slave – режим работы регистратора, при котором полученные данные с средств измерений сохраняются в собственной памяти, а затем по расписанию передаются на Master-регистратор.
• Master – режим работы регистратора, при котором регистратор по расписанию собирает данные с находящихся по близости slave-регистраторов, собирает данные с подключенных к нему средств измерений и, при прохождении мимо базовой станции, передает их на мобильную базовую станцию.

Таким образом, по окончанию сеанса связи между регистраторами, все данные с нескольких средств измерений записываются в память одного Master-регистратора.

Сеанс связи между базовой станцией и Master-регистратором устанавливается по мере приближения транспортного средства к Master-регистратору. Приближение определяется c помощью GPS или GLONASS. За время движения подвижной базовой станции мимо Master-регистратора накопленные данные с Master-регистратора передаются на подвижную базовую станцию, по окончанию передачи сеанс связи завершается.

После входа транспортного средства в зону уверенного приема сотовой связи подвижная базовая станция передает собранные данные на сервер сбора данных в автоматическом режиме.

Нужна консультация?

Пожалуйста, свяжитесь с нами любым удобным для вас способом. Наши специалисты ответят на все ваши вопросы.

Автоматическая система диагностического контроля АСДК предназначена для оценка прочности, устойчивости и эксплуатационной надежности гидротехнических сооружений по результатам многолетних инструментальных и визуальных наблюдений диагностических показателей и поверочным расчетам по уточненным расчетным схемам с использованием фактических действующих нагрузок и воздействий, физико-механических характеристик материалов, геометрических размеров, выявленных дефектов и (или) повреждений сооружения.

• Повышение безопасности эксплуатации
• Оперативность определения изменения состояния ГТС
• Достаточность данных для правильной оценки ситуации и подготовки компенсационных мероприятий на ранней стадии развития дефектов
• Оперативность проведения компенсационных мероприятий

Совокупность измерительных приборов и других взаимодействующих технических устройств, обеспечивающих получение, передачу, сбор и обработку информации регулярных наблюдений диагностических показателей технического состояния сооружений.

• осадка гребня и основания;
• горизонтальные подвижки гребня относительно основания;
• положение поверхности депрессии фильтрационного потока;
• проявления очагов сосредоточенной фильтрации, суффозии грунта, трещин и просадок грунта;
• температурный режим грунтового основания и тела плотины.

Предельные значения количественных и качественных показателей состояния гидротехнического сооружения и условий его эксплуатации, соответствующие допустимому уровню риска аварии гидротехнического сооружения.

Информационно диагностическая система (ИДС) – это серверное программное обеспечение, устанавливаемое на сервер системы мониторинга и предназначено для:

• повышение безопасности сооружений путем оперативного информирования эксплуатирующего персонала о нарушениях в работе сооружениях на ранних стадиях развития деструктивных процессов;
• организация автоматического опроса дистанционной КИА в соответствии с программой натурных наблюдений;
• ручной ввод данных замеров не автоматизированной КИА;
• определения показателей состояния сооружений и элементов конструкций, на основе полученных данных;
• сопоставление полученных автоматизированным и ручным способом данных измерений с критериальными значениями;
• формирования и выдачи предупредительных сигналов при превышении критериальных значений.

Gorizont Geotechnical Solution представляет собой программное решение, предназначенное для сбора, хранения, обработки и визуализации данных, получаемых с автоматизированных КИА, установленных на ГТС или вводимых вручную.

Серверное программное обеспечение Gorizont Geotechnical Solution реализован под ОС Linux. Программное решение обладает высокой производительностью и надежностью. ПО позволяет организовать аппаратное резервирование для предотвращения сбоев в работе и потери данных. Программное обеспечение ориентировано на работу с потоком данных от большого количества датчиков разного типа, расположенных на территориально разнесенных объектах.

Сервер системы мониторинга Gorizont Geotechnical Solution реализован по принципу облачного ПО. Доступ к рабочий экрану оператора (АРМ) системы мониторинга осуществляется через браузер, это дает возможность неограниченного доступа к рабочему столу системы  АСДК из любого компьютера подключенного к локальной сети объекта.

Гибкая архитектура Gorizont Geotechnical Solution дает широкие возможности настройки конфигурации ПО в соответствии с потребностями заказчика и предоставляет большое количество настраиваемых инструментов визуализации данных.

• автоматизации опроса датчиков контрольно-измерительной аппаратуры (КИА), установленных на ГТС;
• обработки полученных данных и представление их в виде нормированных значений;
• сравнения полученных данных с критериями безопасной эксплуатации ГТС;
• выдачи предупреждающих сообщений о нарушении критериев безопасной эксплуатации ГТС;
• создания долговременных архивов на серверном оборудовании;
• отображения информации о состоянии ГТС на экране мониторов автоматизированных рабочих мест (АРМ) в виде таблиц, графиков, трендов, трёхмерных моделей.

Нужна консультация?

Пожалуйста, свяжитесь с нами любым удобным для вас способом. Наши специалисты ответят на все ваши вопросы.
