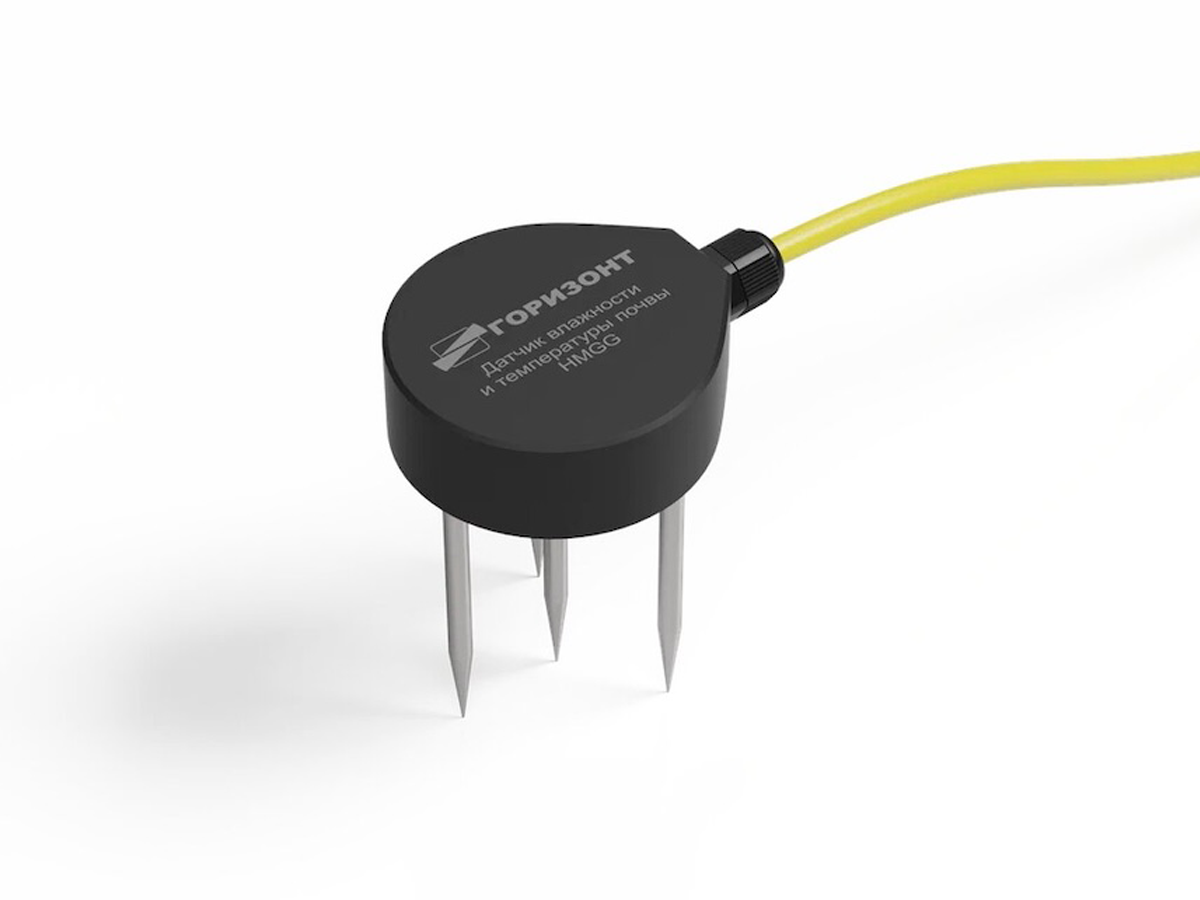

HMGG Датчик влажности и температуры почвы

Датчик влажности и температуры почвы предназначен для непрерывного мониторинга объемной доли воды в грунте в системах геотехнического мониторинга. Принцип действия датчиков основан на емкостном методе измерения относительной диэлектрической проницаемости грунта.

Совместное использование датчиков влажности и температуры почвы HMGG с автономными модулями сбора и передачи данных CU-GPRS, CU-LoRaWAN, серверного программного обеспечения Gorizont Geotechnical Solution позволяет создать территориально распределенную систему мониторинга интересующих параметров с передачей данных в сетях 2G/3G/4G/5G, LoRaWAN.

Автономные модули сбора и передачи данных предназначены для регистрации измеренных параметров, накопления с собственной энергонезависимой памяти и передачи данных по сотовой связи на сервер мониторинга. Работа осуществляется от встроенных батарей LiCoCl2, обеспечивающих работу на одном комплекте батарей до 5 лет. К одному модулю сбора и передачи данных возможно подключить до 32 датчиков влажности.

Область применения

Системы мониторинга температуры и увлажненности почвы
Контроль объемной или массовой доли воды в грунте для контроля оползневых процессов

Технические характеристики

Диапазон измерения влажности почвы, %	от 3 до 80
Погрешность измерения влажности почвы, %	± 3% в диапазоне 3 до 50%, ± 8% в диапазоне 50 до 80%,
Диапазон измерения температуры почвы, °С	от минус 60 до плюс 70
Погрешность измерения температуры почвы, %	± 0,3
Способ измерения влажности	Емкостной, частотный 70мГц
Тип калибровки:	Минеральная почва, Органическая почва, Торфяная почва
Возможность калибровки по образцу почвы	Да
Диапазон рабочих температур, °С	от минус 50 до плюс 60
Степень пыле-влагозащиты	IP68
Материал штырей	AISI316L
Модификация:	HMGG-D01	HMGG-D11	HMGG-D12
Способ монтажа электронного блока	в грунте	в грунте	электронный блок на поверхности
Габаритные размеры корпуса, не более мм, ДхШхВ	45×64×31,3	D42x350мм	16x80x85
Материал корпуса	ABS-пластик, покрытый эпоксидной смолой	AISI316	ABS-пластик
Масса, не более кг	0,2	1.2	1.2
Интерфейс	RS485	GPRS (2G) UMTS(3G) LTE(4G) NBIoT(5G) LoRaWAN	GPRS (2G) UMTS(3G) LTE(4G) NBIoT(5G) LoRaWAN
Протокол обмена	ModBus RTU	MQTT	MQTT
Токопотребление при 24В	Внешнее питание 2мА (24В)	2 батареи LiCoCl2 тип D	2 батареи LiCoCl2 тип D
Время автономной работы от батарей	-	до 5 лет	до 5 лет
